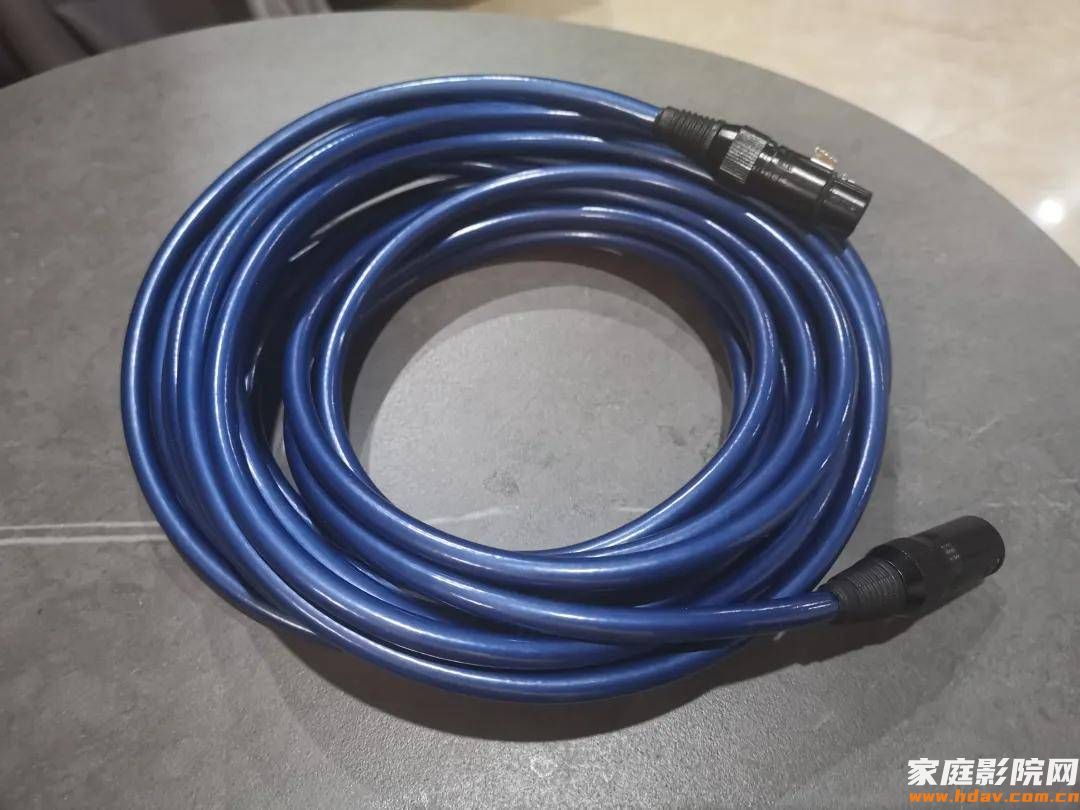

自己动手DIY平衡音频信号线、低音炮线（卡农XLR插头）
书接上回《什么是XLR接口?平衡音频信号线、低音炮线有啥意义?》
家庭影院设备采购到家以后，接下来最重要的事就是接线了。
关于家庭影院系统怎么接线，之前也聊过，有兴趣的小伙伴可以看看：小白不会给家庭影院系统接线?实战教程来了。
其中有源低音炮和前后级连接经常会用到的RCA(莲花)插头的音频信号线怎么制作，之前也讲过：《自己动手DIY家庭影院音频信号线、低音炮线》。
而高端前后级、低音炮、卡拉OK系统使用的平衡音频信号线，基本只有大烧或者专业音响系统才会用到，其优点昨天已经说了，今天我们就来实战，自己动手做一条卡农头(XLR)平衡音频信号线。

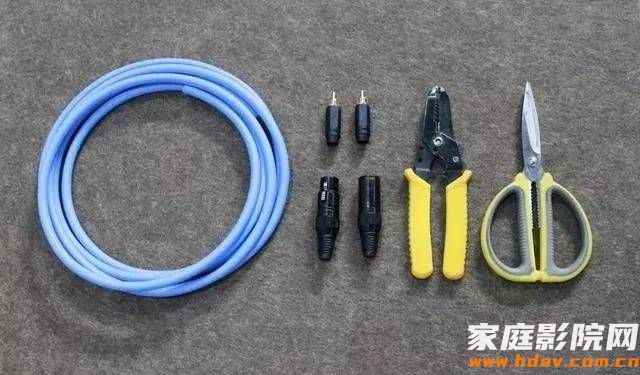

准备材料和工具：
1、音频专用美标3芯XLR接头：每条线准备公头和母头各一个，插头品质至关重要!
劣质插头可能接触不良，或触点材质阻抗大，容易氧化，严重影响音质和可靠性。推荐Neutrik、MPS等质量比较可靠，价格也不算离谱的品牌。

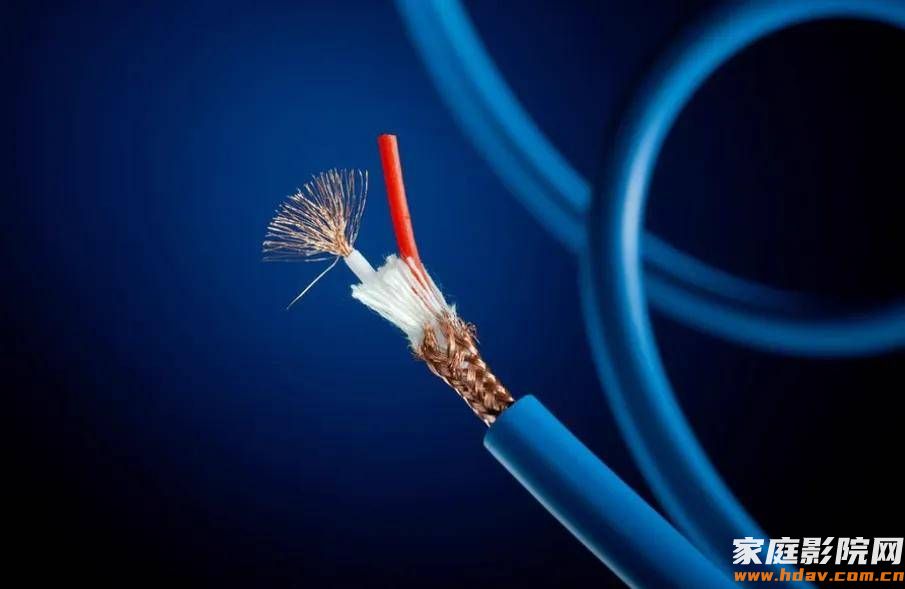

2、双芯带屏蔽层的音频信号线，内部有两根独立的信号线和一层编织屏蔽网。既然都自己做线了，就别图便宜了，尽量选线径较粗、屏蔽层致密的高纯度铜线，单晶铜线芯优先，屏蔽层越厚越好(多层或密集网)。
至于品牌，我自己用过的感觉还不错的有Palic PSUB系列单晶铜的、MPS镀银的、SOMMER源泉等，价格都还能接受。
3、直径2MM的热缩管，几厘米就够，没有的话可以用绝缘胶布代替，或者直接裸露也行，只要保证不短路就好。

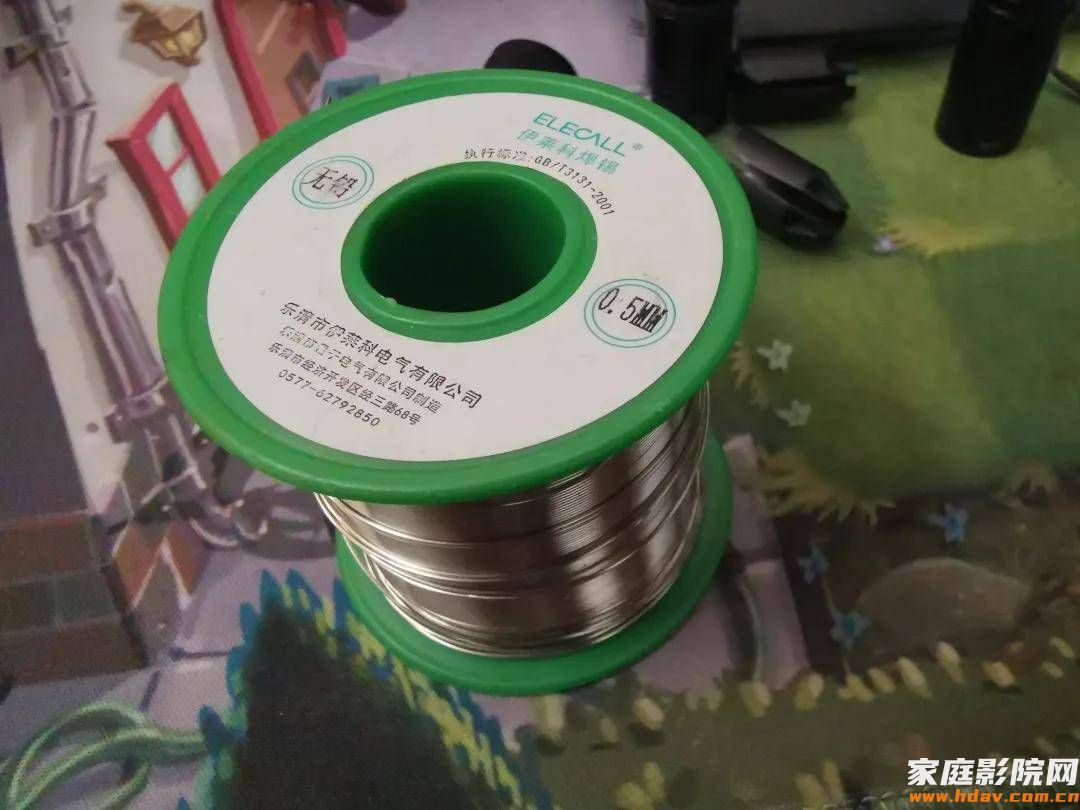

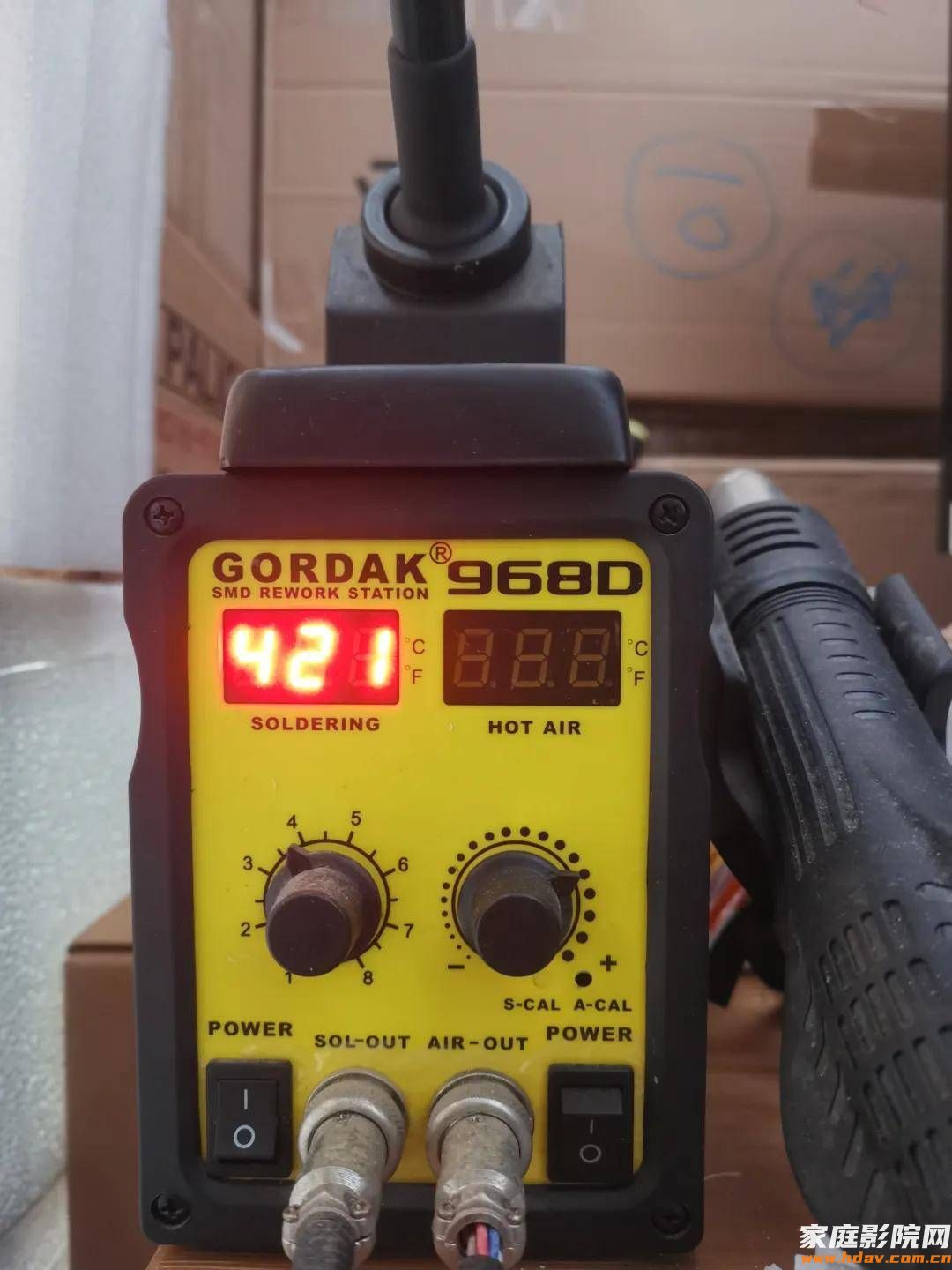

4、焊台和焊锡：温度可调为佳，带热风枪的为佳。推荐使用含银或含助焊剂的音频专用焊锡。

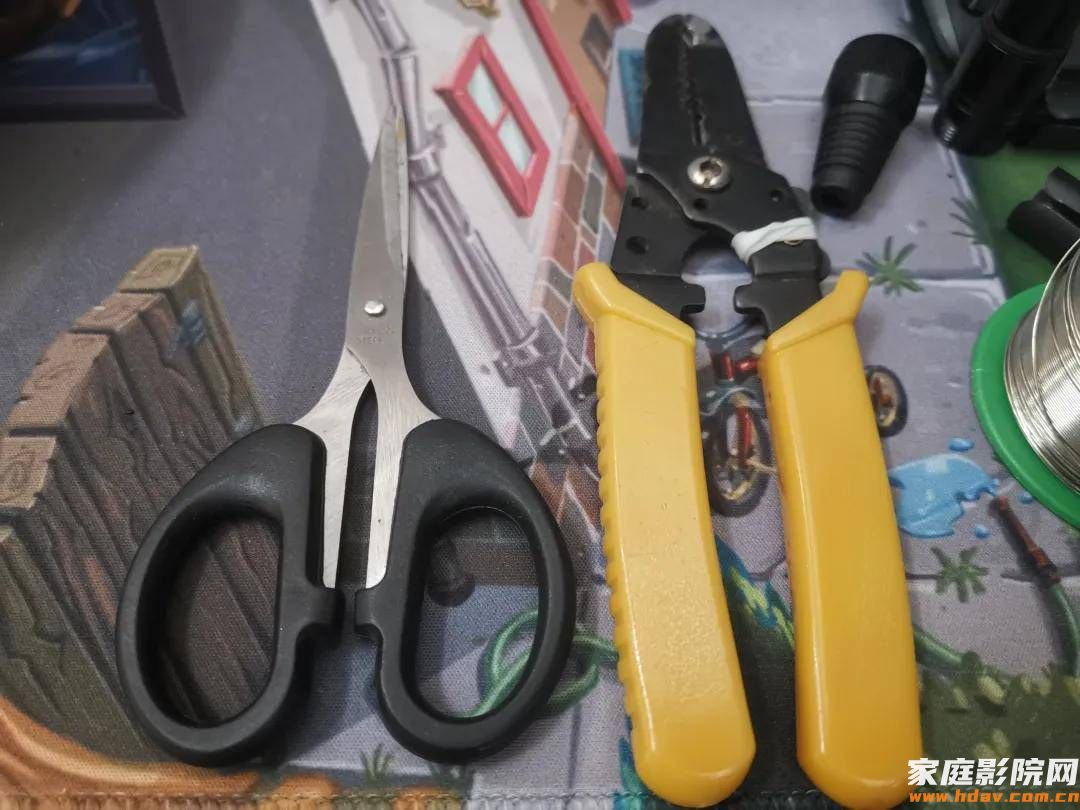

5、剥线钳，可以精确剥除外皮和芯线绝缘层，避免伤到线芯，没有的话剪刀也能凑合用。
6、最后还需要一个万用表，用于检查焊接是否成功，有没有虚焊，避免短路和断路。
实战制作步骤
XLR接头的平衡线看似复杂，其实相对RCA插头的接线方式反而更简单无脑，不用考虑单端接地的问题，两端都对照针脚数字焊接上去就完事了。

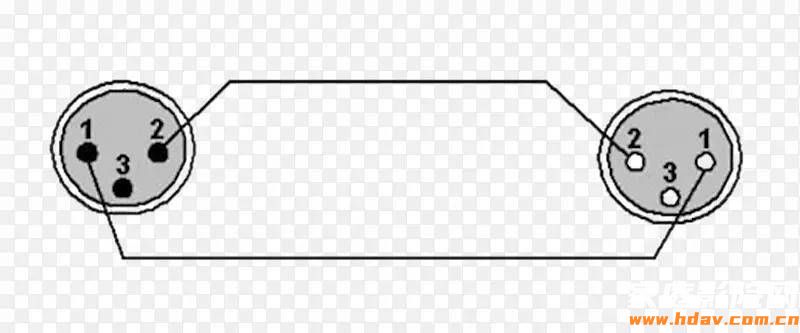

国际通用焊接标准：
针脚 1：地线 - 连接线缆的屏蔽层;
针脚 2：热端 - 连接信号的正极(+);
针脚 3：冷端 - 连接信号的负极(-)。

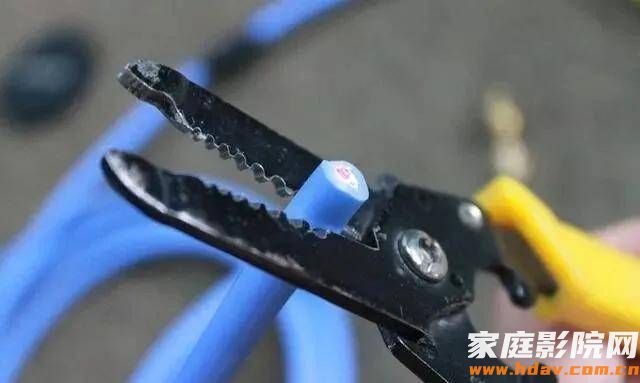

首先处理好线基，用剥线钳在线缆两端各剥去约1.5-2cm的外皮，注意不要伤到内部的芯线和屏蔽层。

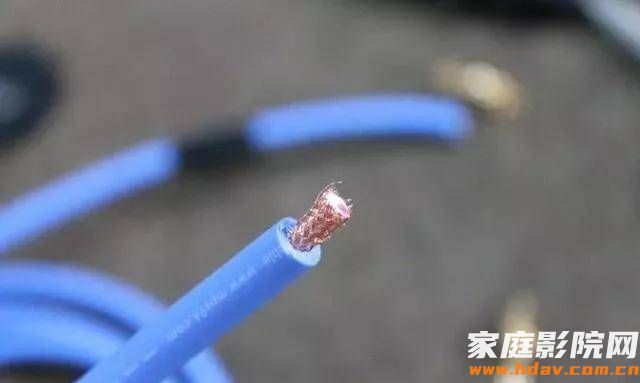

把露出的编织屏蔽网拆解开，分成两股，掰向两边。如果是带有铝箔屏蔽的线缆，把铝箔层剪掉，只保留编织网。

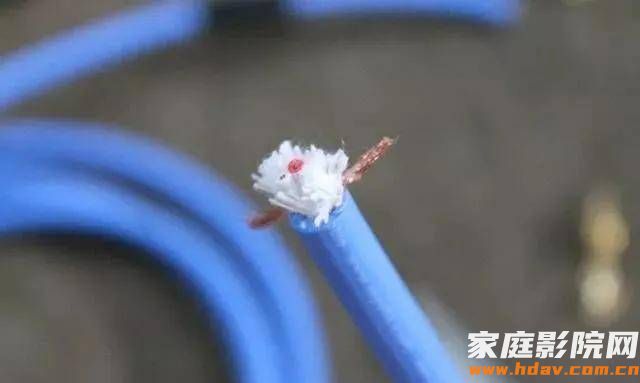

接下来剪掉填充材料和绝缘层，内部两根线芯顶端剥掉约4mm的绝缘层，露出铜丝。
把露出的铜丝拧成一股，避免有细小铜丝伸展出去造成短路。
接下来分别给四股线的头部约4mm部分上锡，并给分开的两股屏蔽网套上约1cm的热缩管(露出头部)，再用热风枪吹一下或用打火机烤一下，避免大面积裸露线芯导致短路。

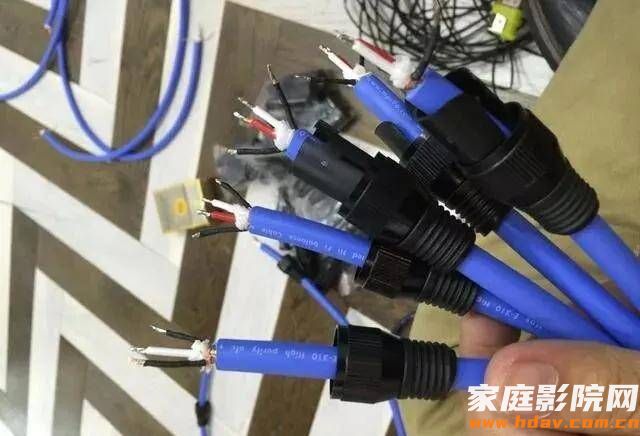

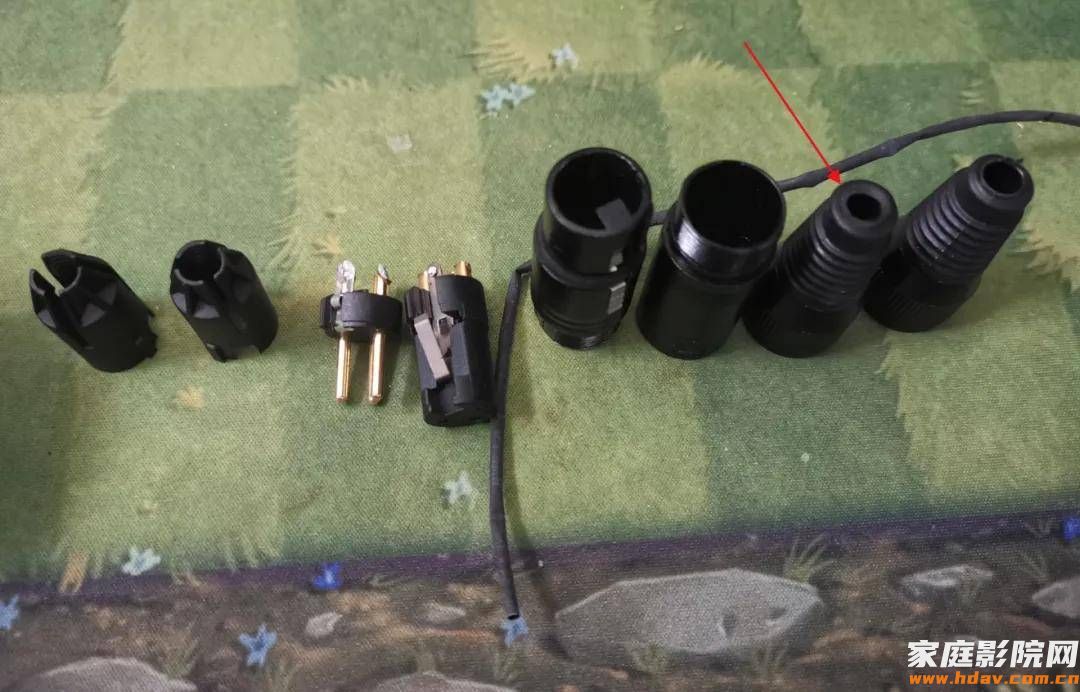

接下来就是最关键的步骤了，拆开XLR插头，立刻把插头尾部套在线基上!
否则焊接完发现外壳没套，会很崩溃，别问我是怎么知道的。
即便是玩线多年老司机，也容易翻车。
接下来给插头的给每个针脚上锡，备用。
接下来就可以安心焊接了。

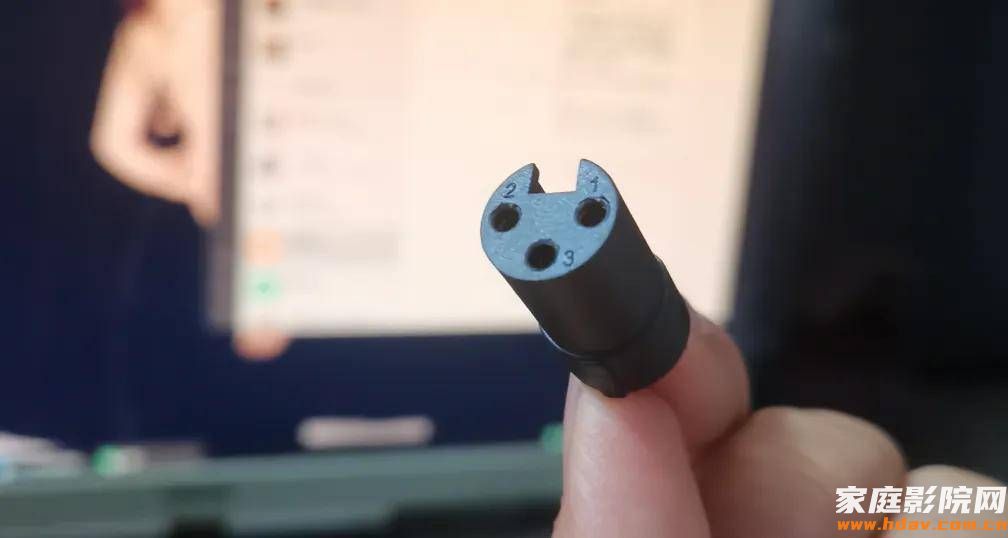

务必对照“1地2热3冷”的规则，至少保证插头针脚编号和线芯颜色是一一对应的。
先说焊接小经验和重点注意事项：
1、尽量找一台带XLR接口的功放机，把插头插上去焊接(方便固定，而且焊接时针脚过热可能导致塑料件变形，有个固定位可以避免变形严重)，没有的话也可以把公母头互相插好再焊接。
2、即便这样，焊接动作也要尽量快，干净利落，避免过热损坏插头和线芯(尤其是绝缘皮)。
3、一定要注意虚焊问题，焊点不牢可能导致信号时有时无，那和买的劣质线还有什么区别?焊点要求牢固、光滑，避免短路、虚焊，一定要让线芯和针脚铜碰铜，不能只是通过焊锡连接起来。
我个人习惯先焊接热端(针脚2)，一般是红色线芯，具体看线缆标识(红蓝、红白、白黑的组合都很常见)，确保焊锡完全熔化并包裹住线芯和焊点。冷端(针脚3)也一样，一般是蓝色或黑色线芯，焊接在针脚3上。
地线有个注意事项，网上很多教程也都没有提到。

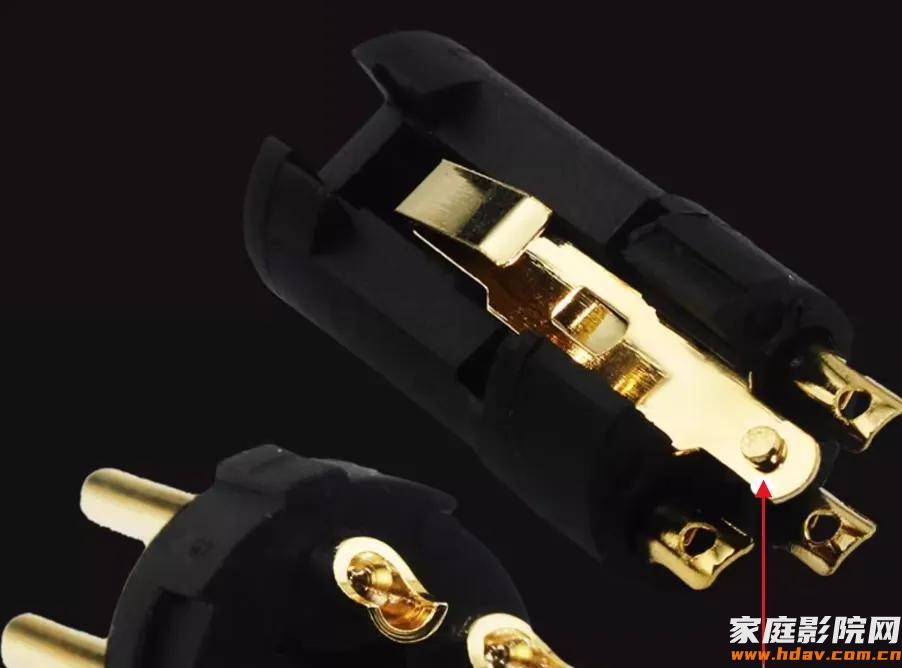

为什么前面把屏蔽层分成两股了呢?老蜗牛建议除了焊接针脚1，另一半屏蔽层焊接在外壳触点上，这样可以起到更良好的屏蔽作用。
组装注意事项
接下来就是收尾工作了。
仔细检查焊点是否牢固，有无短路(相邻焊点被锡连在一起或露出细铜丝搭接在一起)。
安装线缆夹，把线缆夹推到合适位置，给内部线芯留点伸缩余量再塞进外壳，这是应力释放的关键，可以防止拉扯力直接作用在焊点上，避免多次弯折拉扯后容易导致内部线芯断裂。
最后拧紧外壳插尾，确保所有部件都紧密结合。
最后检测
就像软件开发一样，测试环节同样至关重要。
接触不良还好，顶多声音异常或不稳定，万一短路就麻烦了，严重点可能烧坏设备、导致触电甚至引起火灾(当然多少有点危言耸听了……一般没那么严重不要被吓到 ：)。

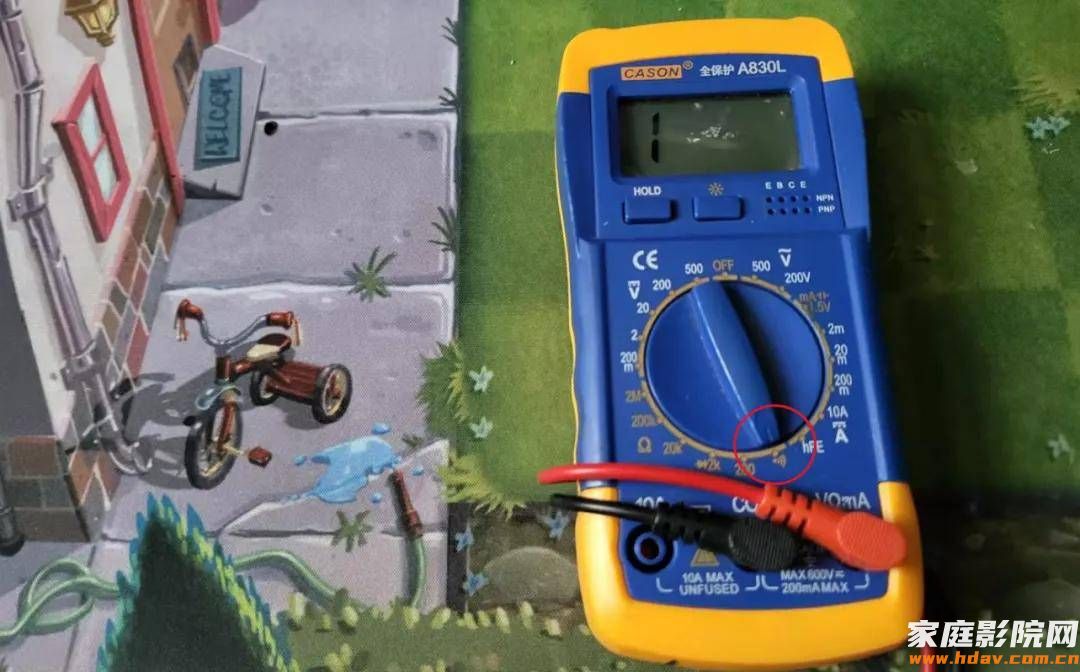

用万用表的蜂鸣档检查短路：表笔分别接触公头和母头的针脚2和针脚3，万用表不应该鸣响。如果鸣响，说明热端和冷端短路了。同样方法检查针脚1和2、1和3之间是否短路。
检查通路：同样是蜂鸣档，一根表笔接触公头的针脚1，另一根表笔接触母头的针脚1，万用表应该鸣响，表示地线连接正确。同样方法测试公头针脚2与母头针脚2，公头针脚3与母头针脚3，都应该响。

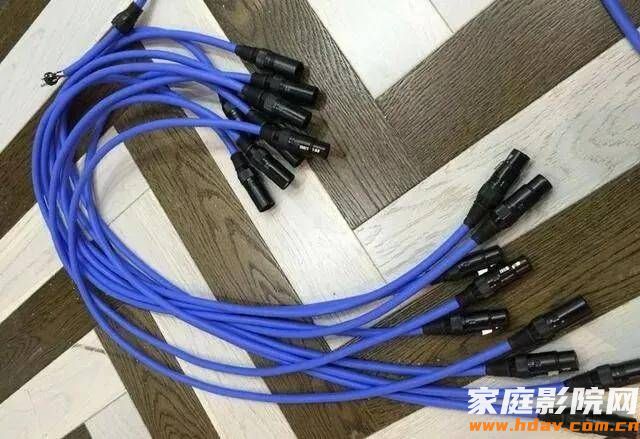

以上就是老蜗牛这么多年自己做线的经验心得总结了，各种长度量身定做，为你的音响系统提供最可靠的连接保障，最后祝你制作成功，玩得愉快。
