同样是传数字信号，为什么HDMI高清线材质会影响画质？

作者：新竹-天逸影音

大家好，我是北京天逸的技术支持新竹。平时工作中，我接触最多的就是用户关于HDMI线的各种问题。

“新竹，几百块和几十块的HDMI线到底差在哪?”

“商家说这个是无氧铜、那个是单晶铜，是真有区别还是文字游戏?”

“光纤线是不是音画质更好?”

我非常理解大家的这些问题，当前线材市场中充斥着以劣充优、虚报参数的不良现象，这恰恰是众多音乐爱好者在更换了更高品质的线材后，却未能感受到音质提升，进而对线材产生质疑的根源所在。

这些材质的实际差异有多大?哪些是物理原理支撑的真优势，哪些是营销话术包装的伪需求?2米长度下，几千块的线比几十块的线画质真能提升吗?

我从日常与用户沟通的角度，结合导体物理和实测数据，把这个问题拆解清楚。

铜导体纯度分级

先说一个残酷的现实：虽然很多HDMI线宣称“单晶铜”，但市面几乎没有真正的单晶铜产品。

单晶铜(OCC)的生产工艺复杂，需采用定向连续铸造技术，设备投资巨大。目前市场上不同厂家、不同规格的单晶铜线价格多在500-800元/公斤，是普通无氧铜的数十倍。

成本决定了一切。HDMI线材是消费电子产品，价格竞争激烈，厂家天然倾向于使用成本更低的无氧铜、镀锡铜，甚至铜包铝来压低售价。更重要的是，普通用户根本没有手段验证真假。判断单晶铜最可靠的方法是显微镜观察晶粒结构，这完全不现实。市面上大量“单晶铜”产品不过是表面抛光的普通无氧铜。

那么，假设真的有单晶铜，它的性能优势有多大?

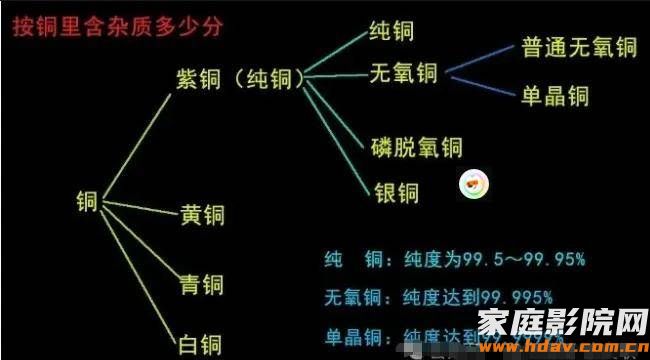

铜导体按纯度从低到高分为三个等级：

第一级：电解韧铜(ETP)，纯度≥99.9%，应用：普通电线、电力电缆

第二级：无氧铜(OFC)，纯度≥99.995%，氧含量控制在0.001%以下，应用：高品质音频线，HDMI线。

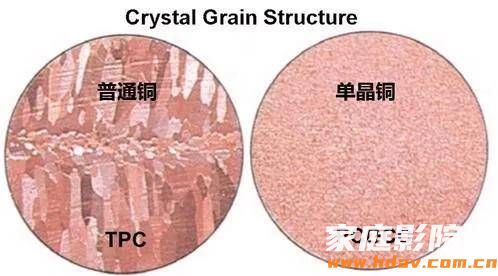

第三级：单晶铜(OCC)，纯度≥99.997%，晶粒长度延伸到米级，整根线材内部几乎没有晶界，应用：高端发烧线材

那么纯度提升带来的性能增益有多大?

铜的导电率随纯度提升存在物理上限。国际退火铜标准(IACS)规定纯铜导电率为100%。

实测数据对比：

99.90%的ETP铜：导电率约101% IACS

99.995%的OFC无氧铜：导电率约102% IACS

99.997%的OCC单晶铜：导电率约102.5% IACS

从99.90%提升到99.997%，导电率增益仅1.5%。这意味着在相同线径下，无氧铜和单晶铜的直流电阻差异不到1.5%。

有人会问，导电率差异小，那高频信号下的表现呢?

高频信号传输中，晶界会对电子产生散射效应，表现为阻抗不连续点。这是OCC理论优势的核心论据。

然而，实际工程数据表明：

2米长度，4K@60Hz信号(6Gbps per lane)，OFC vs OCC的插入损耗差异约0.1dB

该差异在频谱仪上清晰可见，但人眼无法感知

当长度增加到5米时，差异扩大到0.3dB，但仍低于人眼可辨阈值(一般认为1dB以上才有可察觉差异)

所以无氧铜已完全满足HDMI传输需求，单晶铜的边际收益极低，属于预算充裕时的奢侈选择，而非性能必需品。

镀银铜：理论优势存在，短距离不可感知

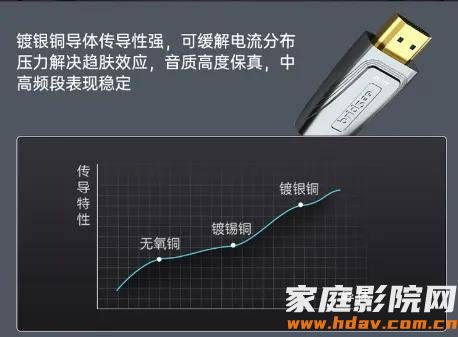

说完纯度，再说说另一个常见的营销卖点——镀银铜

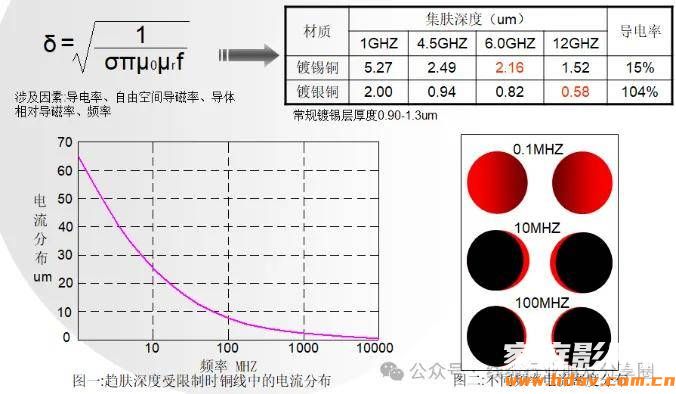

要理解镀银铜的原理，首先需要了解趋肤效应：高频信号传输时，电流趋向于在导体表面流动，而非均匀分布在整个截面。

关键数据：

10MHz时，趋肤深度约20μm

1GHz时，趋肤深度约2μm

HDMI信号基频：4K@60Hz的TMDS时钟频率约594MHz，8K@60Hz的FRL最高12GHz

银的电导率为106% IACS，比铜高6%。镀银的逻辑是：将银覆在铜表面，利用趋肤效应让高频信号在低阻抗的银层传输，降低高频损耗。

听起来很合理，那么实测效果如何?

使用矢量网络分析仪(VNA)测量2米长度的无氧铜线 vs 镀银铜线，在不同频率下的插入损耗对比如下：

1GHz频率：无氧铜损耗1.2dB，镀银铜损耗1.1dB，差值0.1dB

3GHz频率：无氧铜损耗2.5dB，镀银铜损耗2.3dB，差值0.2dB

6GHz频率：无氧铜损耗4.0dB，镀银铜损耗3.7dB，差值0.3dB

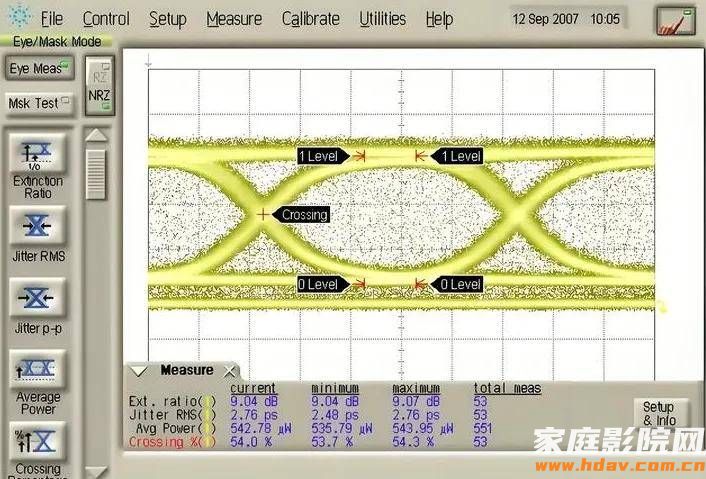

差值确实存在，但人眼对信号幅度变化的感知阈值远高于此。在2米长度下，两者的眼图几乎重合，抖动和误码率无统计差异。

镀银铜的优势在以下条件下才会体现：

长度超过5米(此时铜缆本身已接近衰减极限)

频率超过10GHz(HDMI 2.1 FRL的极限速率)

但这里有一个关键问题：对于超过5米的场景，更优的选择不是镀银铜，而是直接切换到光纤HDMI。光纤在长距离下的衰减趋近于零(0.3dB/km)，而镀银铜在5米处仍有数dB的损耗。光纤在长距离下的衰减趋近于零(0.3dB/km)，而镀银铜在5米处仍有数dB的损耗。

结论：镀银铜的理论优势存在，但2-3米长度内不构成可感知差异。长距离优先考虑光纤，而不是镀银铜。

必须避开的陷阱：铜包钢、铜包铝

不少不良商家用铜包钢、铜包铝冒充纯铜线材。与纯铜相比，这些材料的电阻更高、信号损失更明显，在4K/8K高码率传输场景下极易出现黑屏、闪屏问题。

纯铜、铜包铝、铜包钢的电导率分别是100% ~ 101%、约 61% ~ 63%、约 9% ~ 18%(%IACS，国际退火铜标准)，电导率越低，电阻就越大。当高频信号通过电阻更大的导体时，能量会更快地转化为热量而损耗掉。

4K/8K信号包含大量极高频分量，在铜包铝或铜包钢线中，这些高频分量被急剧衰减。到达接收端(电视/投影)的信号强度(眼图幅度)严重不足，芯片无法准确识别“0”和“1”，直接导致解码失败。

如何识别?简单几招：磁铁吸一下(铜包钢会吸)、手感掂一下(铜包铝明显轻)、刮开表层看一下(内层银白色的非纯铜)。

铜包钢、铜包铝是低成本线材的典型特征，HDMI高速传输场景下坚决避开。

光纤线，长距离唯一解，但有代价

光纤HDMI将电信号转为光信号，通过光纤传输，再转回电信号，分为三步：

第一步：电→光转换

信号源端的光电芯片驱动激光器或LED，将电信号转换为光信号。

第二步：光传输

光信号在光纤中以光速传播，衰减极低，仅0.3dB/km。

第三步：光→电转换

显示端的光电芯片将光信号恢复为电信号。

核心优势：

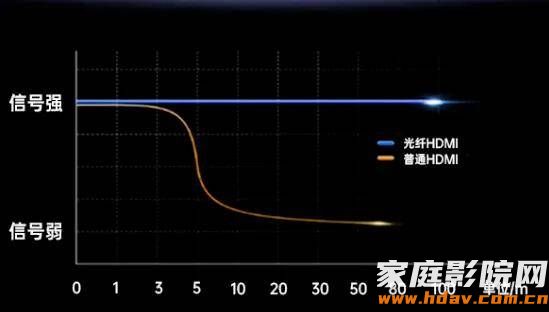

长距离无衰减：100米长度下信号质量与1米完全一致。

完全抗电磁干扰：光纤不导电，对EMI(电磁干扰)和EMP(电磁脉冲)完全免疫。

无辐射发射：适合医疗、军工等对电磁辐射敏感的安装环境。

更细更轻：光纤HDMI线直径约4mm，重量仅为铜缆的五分之一。

光纤HDMI虽然优势明显，但也有代价。简单来说光纤HDMI有方向性、怕静电、挑供电、有延迟、价格贵——长距离不得不用，短距离别凑热闹。

选型总结：

认准HDMI协会认证。

短距离(≤3米)：优质无氧铜HDMI线足够，无需镀银、单晶铜或光纤。

中距离(3-5米)：无氧铜可正常工作，预算充足可上光纤。

长距离(>5米)：光纤是唯一可靠方案。
