三百万极致设计遇见极致性能丨ASCENDO 13.9.10 全景声私宅影院案例分享

来自于德国(阿斯顿)Ascendo，全套造价300万的极致影院案例

项目地址|中国·重庆

设计单位|重庆美旗光影空间

设计师|Geoffrey Heinzel / Charles Cui

项目综述：声学性能与室内美学一体化设计

对高端私属影音空间设计而言，空间载体的核心价值不止承载日常休憩功能，更是业主审美表达、视听创作灵感与精神情绪的容器。

本次案例为重庆落地的一套全 Ascendo 旗舰沉浸式家庭影院，项目基于现场空间尺度、业主高阶观影与音乐聆听双重需求，定制13.9.10 三维声场系统，以总计 32 只专业单元构建完整三维发声矩阵，在住宅私域空间复刻院线参考级动态余量、声场密度与定位精度;全套专业影音设备、声学结构完全融入整体空间造型设计，让影院空间既匹配高端住宅的极简美学调性，又满足专业影院所需的声学基础条件。

High design meets extreme high performance in an Ascendo immersive reference-grade home cinema project in Chongqing, Chin

13.9.10沉浸式系统

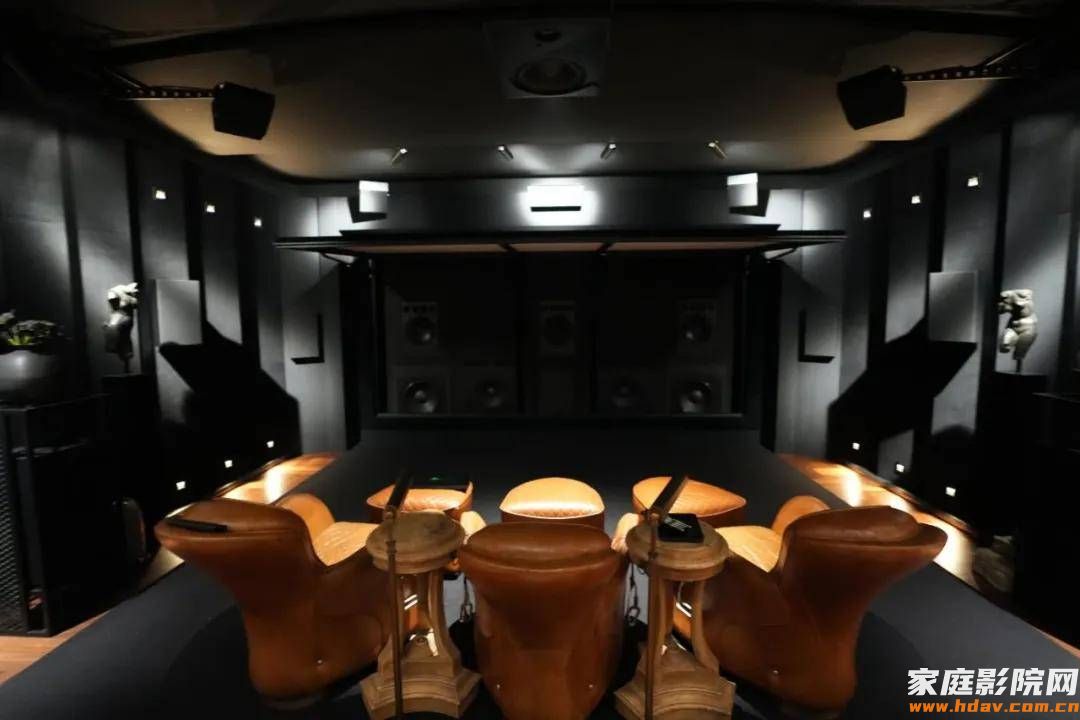

影音技术团队经空间声学勘测、听音点位模拟测算后，采用 Ascendo 原厂完整定制扬声器阵列，搭建 13.9.10 杜比全景声三维发声架构，合计 32 只专业发声单元。

项目配置一览

(一)扬声器系统

主声道系统：THE 12 PASSIVE ON WALL ×3

环绕声道：THE 6 PASSIVE ON WALL ×10

顶部声道：THE 6 PASSIVE WEDGE 30 ×9

上帝声道：THE 5 PASSIVE ON WALL ×1

超低音：THE 18 SUB PRO PASSIVE SEALED SHALLOW ×4

超低音低音：THE 15 SUB PASSIVE VENTED ×4

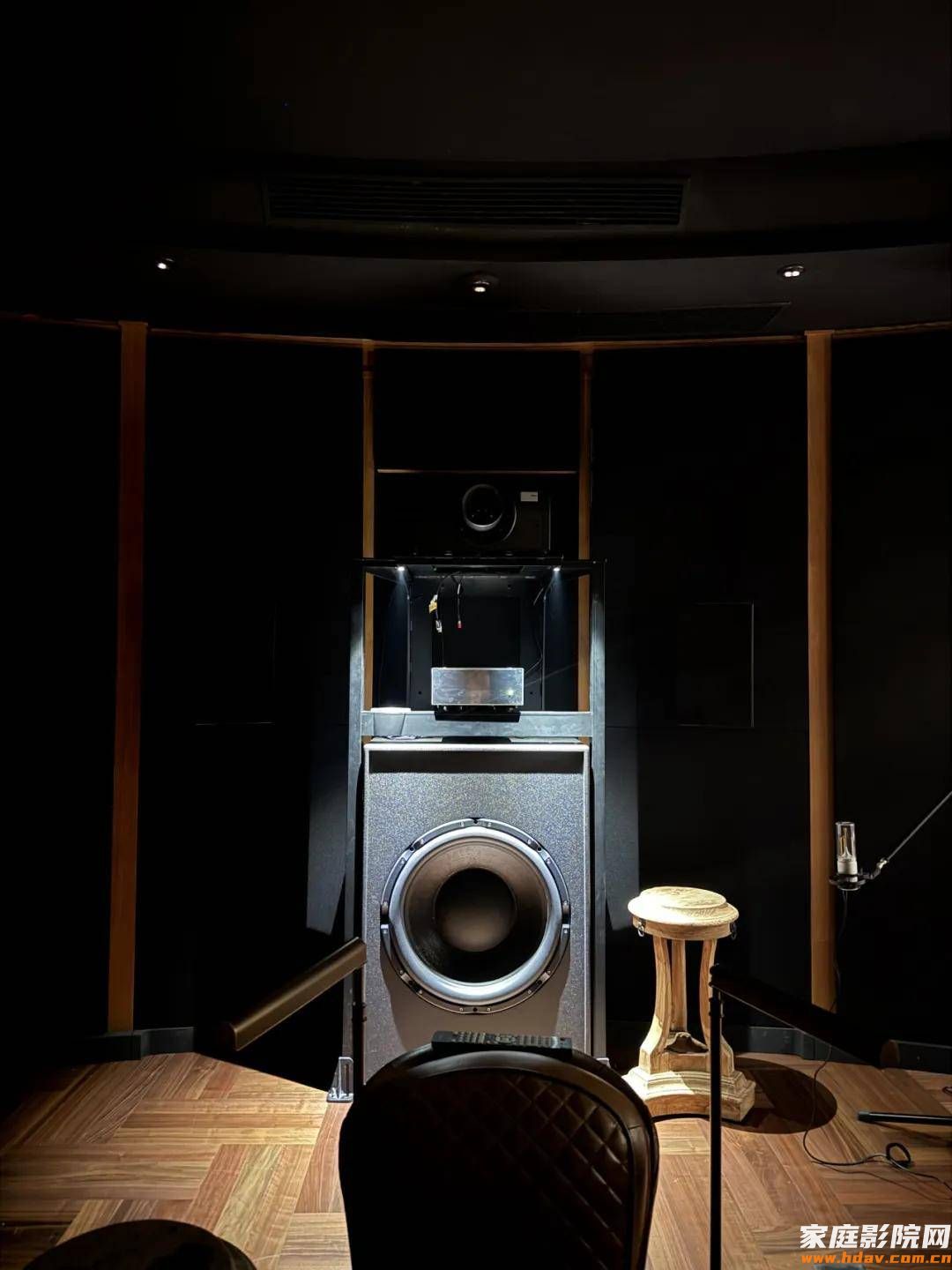

次低音：THE 24 SUB PRO ACTIVE SEALED ×1

(二)电子设备

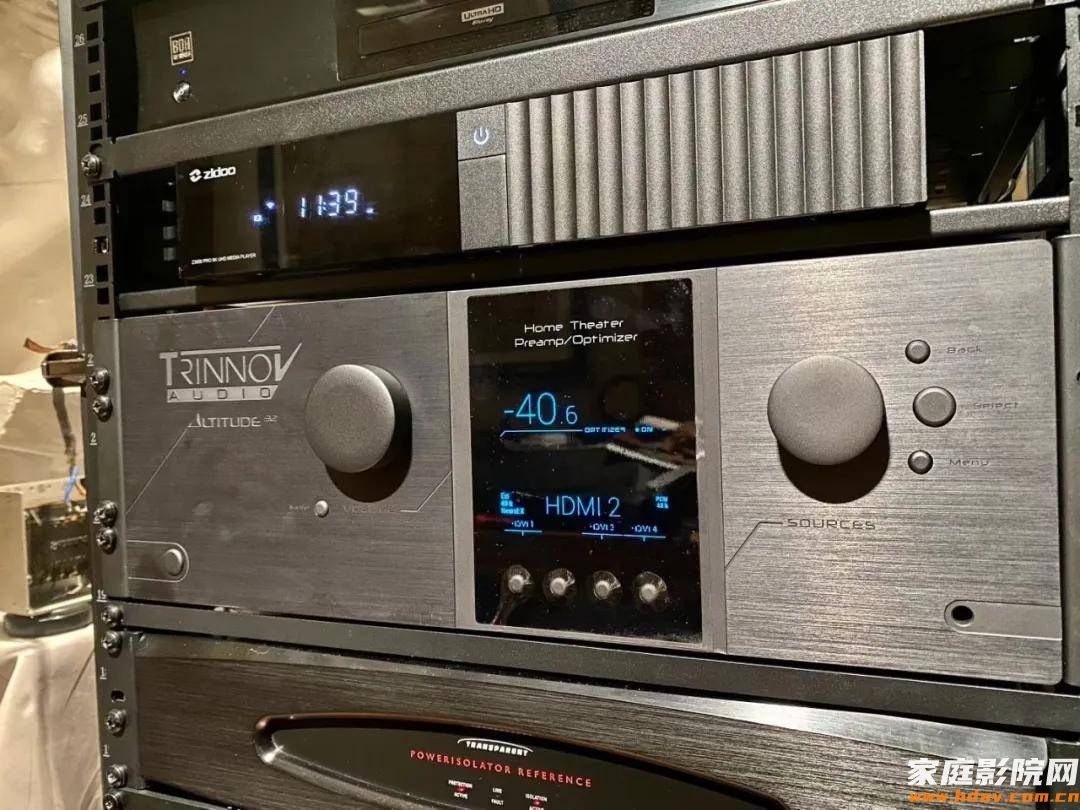

Trinnov Altitude32-1632(HDMI 2.1)全景声前级处理器 ×1

Ascendo DSP4-10K2 MKII 数字处理功放 ×1

Ascendo AIA-8-6004 多声道功率放大器 ×1

Ascendo AIA-4-6004 多声道功率放大器 ×1

Ascendo AIA-8-2704 多声道功率放大器 ×2

Ascendo AIA-4-2404 多声道功率放大器 ×1

(三)视频系统

Barco Heimdall CS 专业激光电影投影机 ×1

Lumagen Radiance Pro 5244 专业视频校准处理器 ×1

DT FRNT 3700 2.35:1 大尺寸透声投影幕 ×1

(四)信号源与配套设备

芝杜 Z3000 Pro 4K 媒体播放机 ×1

OPPO 205D 高清蓝光播放机 ×1

Transparent 专业电源净化处理器 ×1

猛犸 S1-1970 专业设备机柜 ×2

扬声器阵列技术落地与声场解析

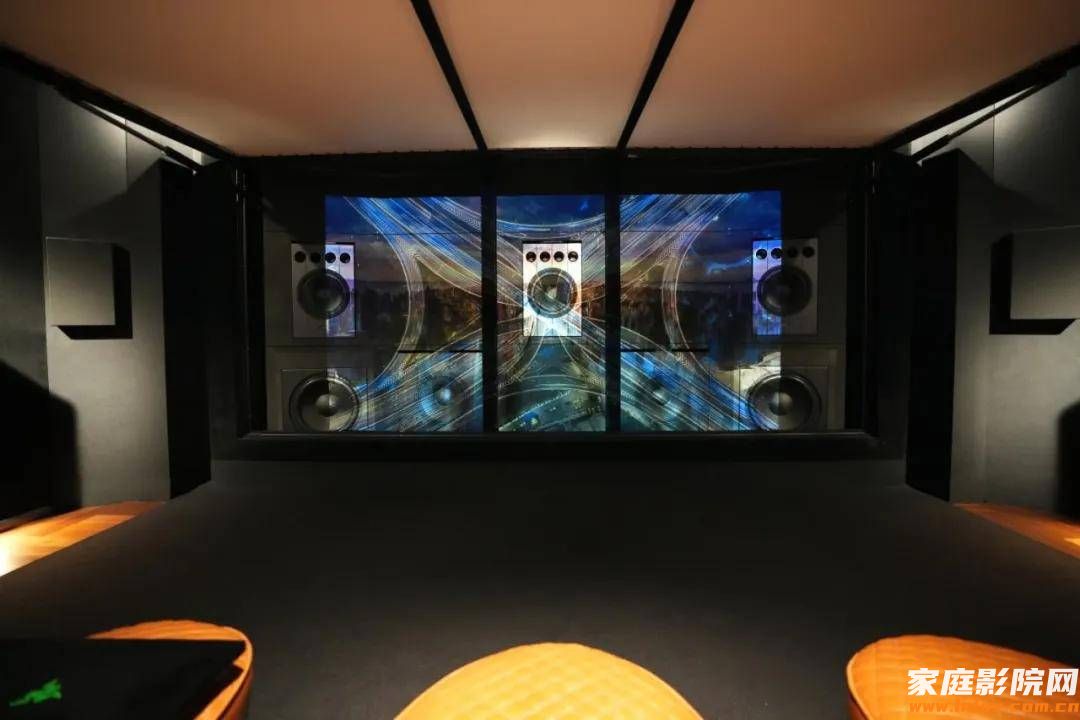

1.前置主声道(左 / 中 / 右)：The12 PASSIVE ON WALL

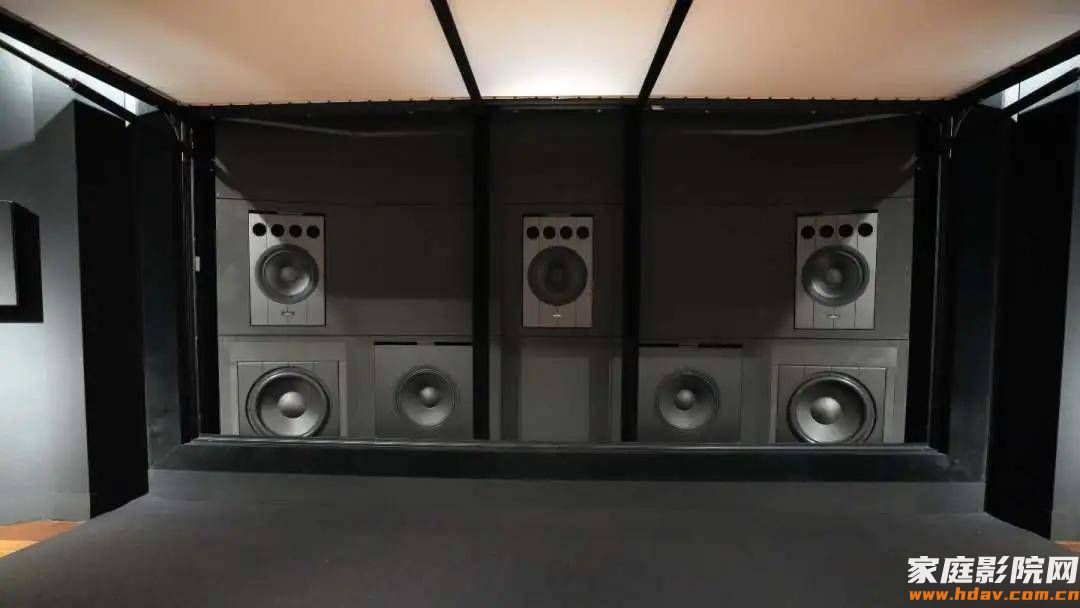

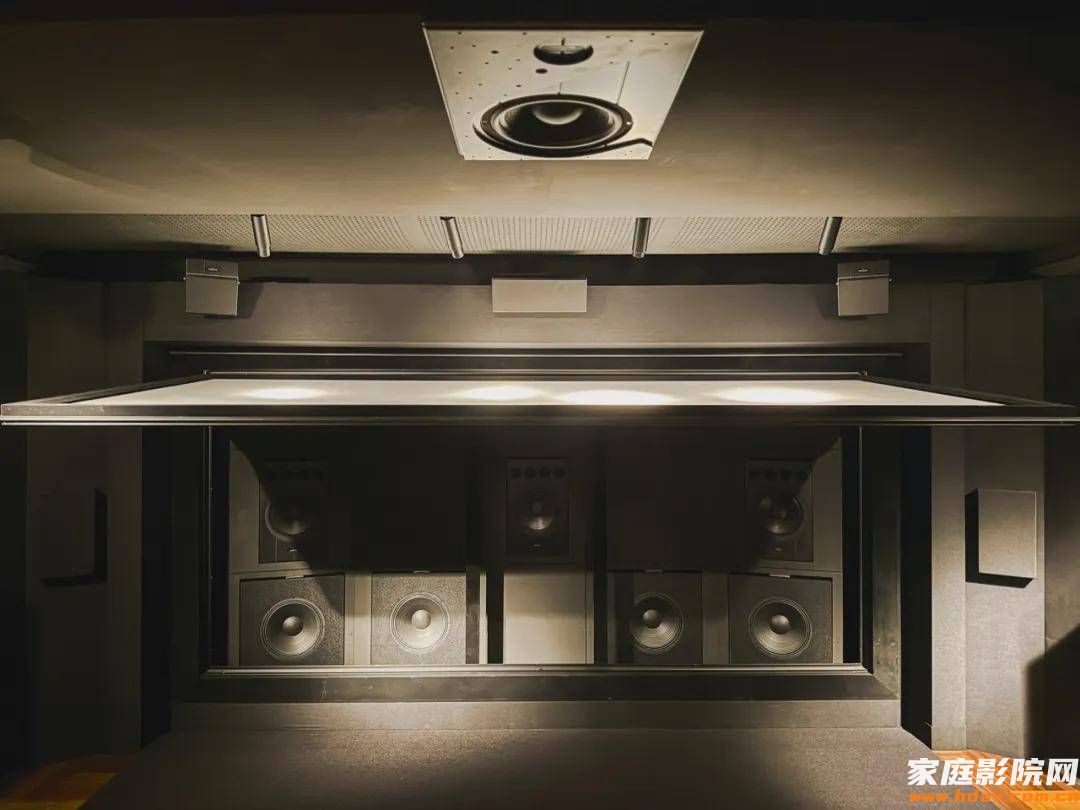

系统前三声道选用 Ascendo 壁挂同轴旗舰 THE 12 无源单元，12 英寸同轴一体化点声源搭配铍膜压缩式高音，单元天然具备高度统一的时间相位特性。人声对白结像扎实通透，大编制交响乐、高动态爆炸音效具备充足动态余量，高声压输出下无失真、无刺耳齿音;机身采用超薄壁挂结构，可完全贴合墙面定制饰面，安装于幕布后，与空间极简造型融为一体，兼顾专业声学性能与室内视觉整洁度，完美实现透声幕后方隐藏式安装。



2. 环绕声道：THE 6 Passive ON WALL

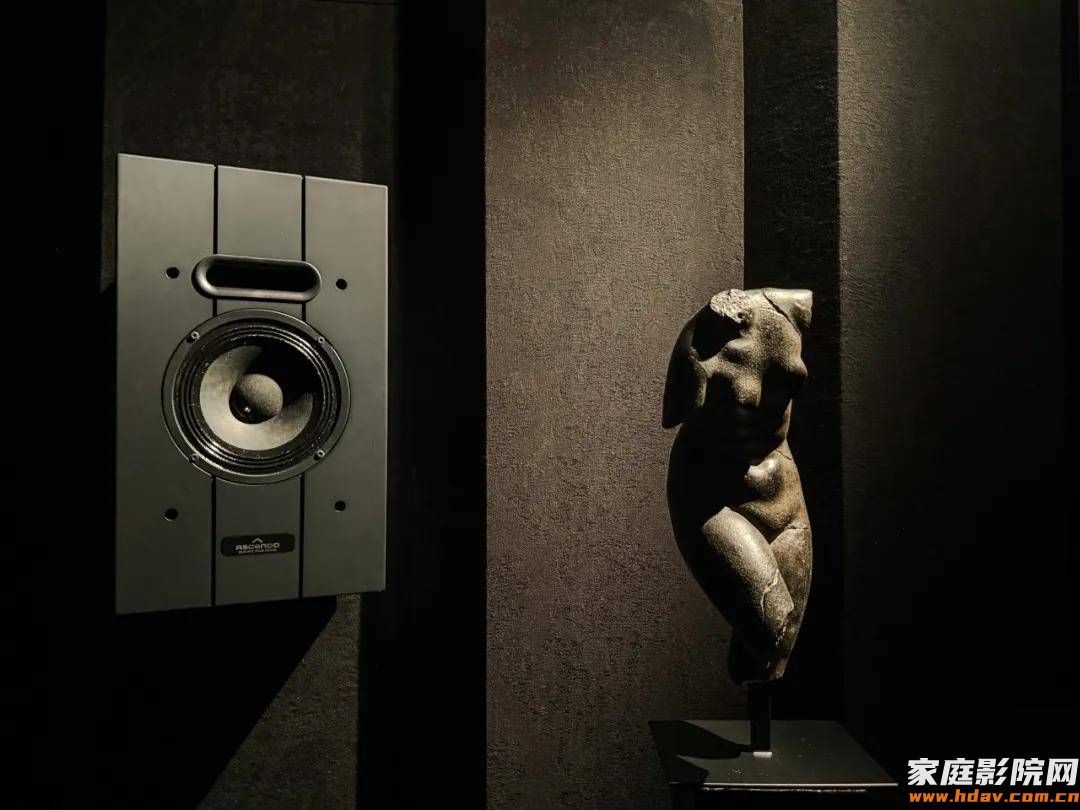

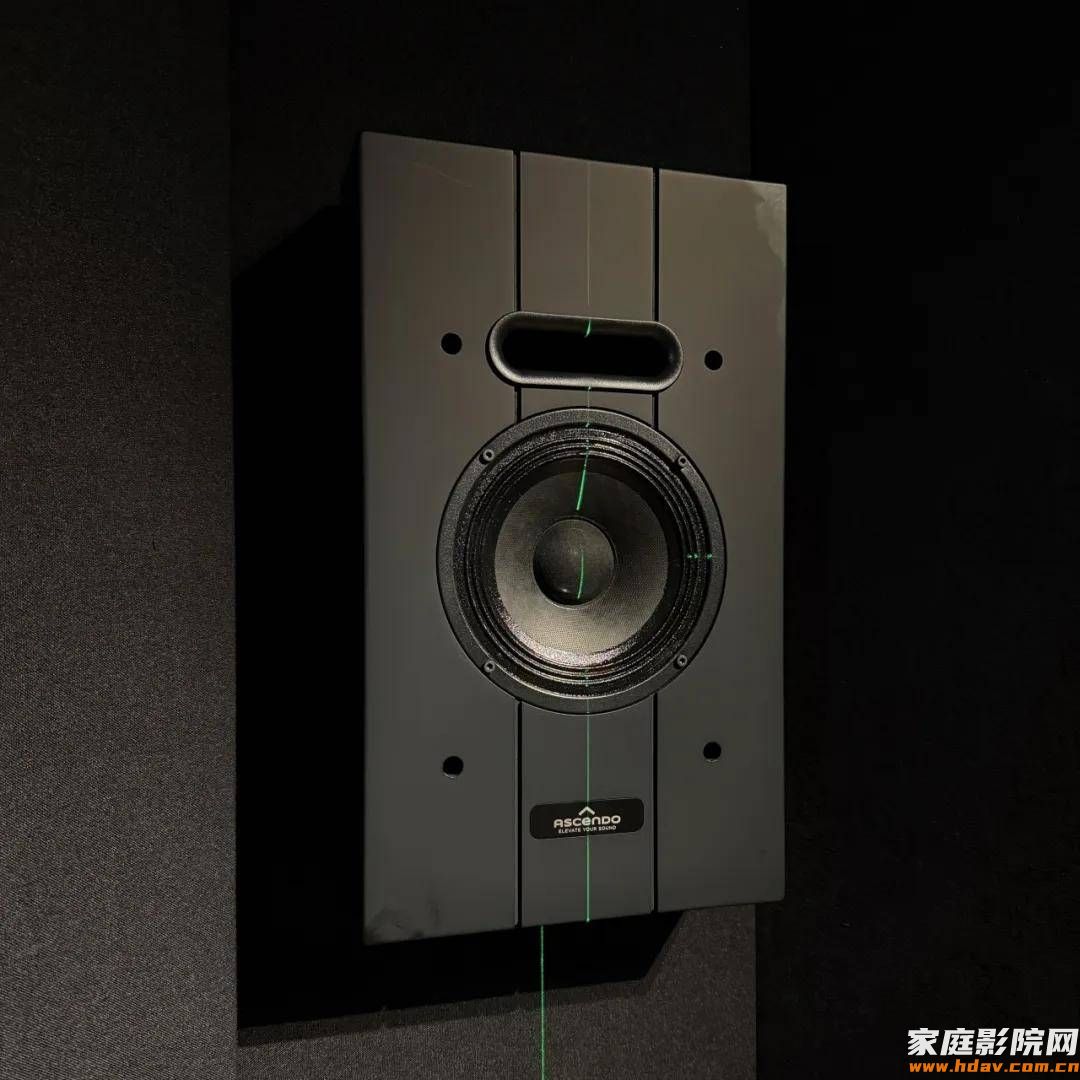

10 只 THE 6 无源壁挂环绕单元分层排布于侧墙、后墙全域听音区域，覆盖全部观影席位。采用 6.5 英寸中低音 + 1 英寸软球顶高音物理同轴一体化单元，高音居中、低音环绕，中高频线性顺滑，声像平移过渡连贯自然，人物走位、环境氛围音效无割裂断层;多席位同步观影场景下，前后、左右环绕声场均衡包裹，每一处听音点位均可获得一致完整的环绕沉浸感。



3.天空高度声道：The6 Passive Wedge30

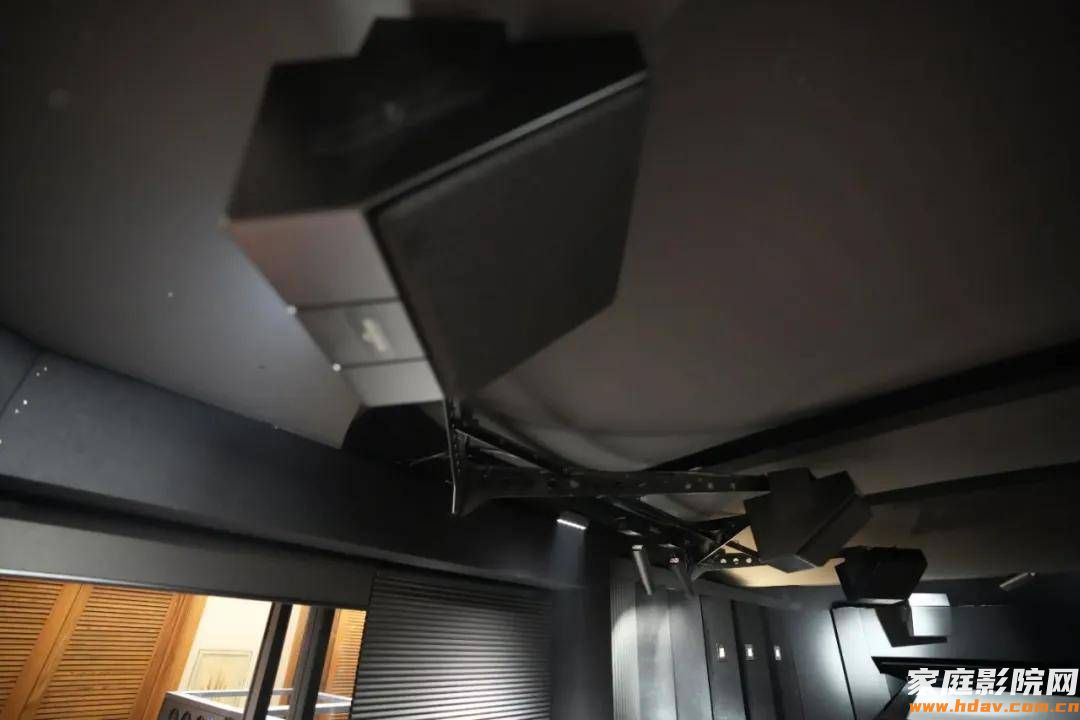

9 只德国 Ascendo(阿斯顿)THE6 系列30° 预设倾角楔形无源同轴音箱——The6 Passive Wedge30均匀布设于吊顶区域，严格匹配 Dolby Atmos 高度声道声学标准。6.5 英寸纸浆混合中低音 + 1 英寸软球顶高音物理同轴一体，高低音同点发声，消除相位偏移，人声结像精准，水平 / 垂直覆盖 85°，大面积观影区声场均匀，侧坐无明显声像偏移。雨滴、飞行器、高空爆破等垂直维度音效具备精准空间高度定位，打破传统平面环绕声场局限，构建连续、立体的头顶三维声场基底。

独立高空定位声道：THE 5 PASSIVE ON WALL

项目额外增设独立前置高空上帝声道，专项强化高空声源解析力。播放 IMAX 制式、全景声大片高空镜头时，纵向声场层次进一步拓宽，垂直空间边界延伸，高空声源定位更具象立体，补齐大动态影片三维声场完整性。

4.多层复合超低频阵列

整套低频系统采用低音分层架构，分工明确、频段衔接顺滑，完整覆盖影片原声带全频段超低频信息：

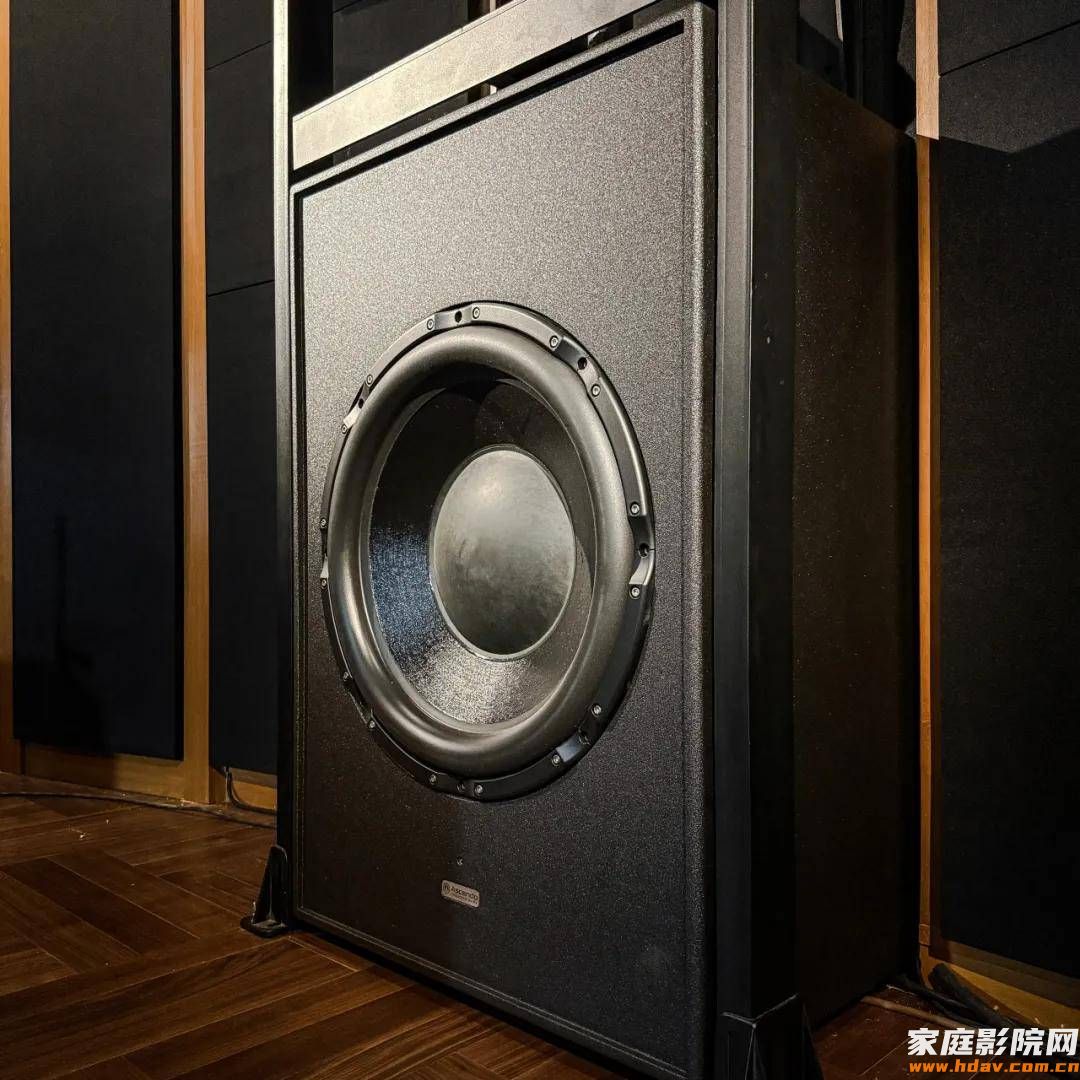

THE 18 SUB PRO PASSIVE SEALED SHALLOW ×4：薄型密闭箱体适配墙面预埋安装，采用 Carbon Rohacell 复合夹心盆，刚性高、轻量化，抑制分割振动;搭配钕磁双间隙驱动结构、4 英寸超耐高温双层音圈，正负单向线性冲程 17.5mm，总 35mm 线性位移，大动态无失真、功率压缩极低，低频回弹干净利落，承担中低频冲击动态输出

THE 15 SUB PASSIVE VENTED ×4：搭载15 寸钕磁长冲程低音单元，27Hz 精准调谐倒相箱体带来充沛低频量感与更深下潜，超薄机身适配柜体隐藏摆放，高灵敏度易驱动，1000W 大功率承载可输出震撼电影低频氛围感，低频量感充沛，填补中频与超低频衔接区间，兼顾电影冲击感与音乐宽松柔和质感;

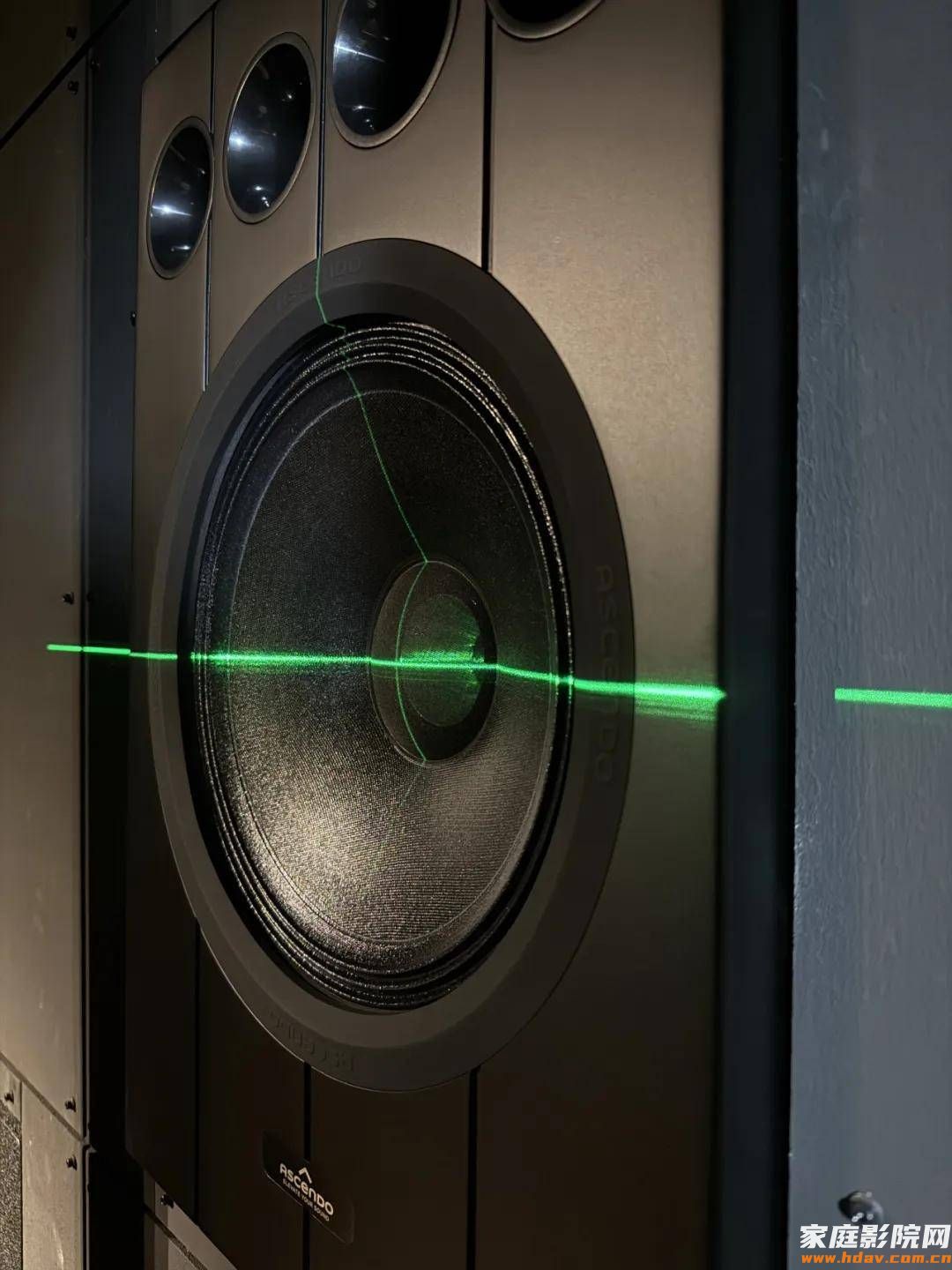

THE 24 SUB PRO ACTIVE SEALED ×1：24 英寸巨型密闭有源次低音作为整套系统低频支柱，内置 6000W 大功率集成 DSP 功放，搭载双 5 英寸音圈定制 24 寸超低音单元，拥有 ±45mm 合计 90mm 行业顶级线性冲程，单次可推动近 20 升空气，密闭箱体带来极速瞬态、极低群延迟，无多余低频拖尾，原生下潜至 20Hz 以下次声波，最低可触及 10Hz，完整还原地震、史诗配乐、近距离爆破的物理震动体感，实现院线级低频能量表现。

音频驱动系统

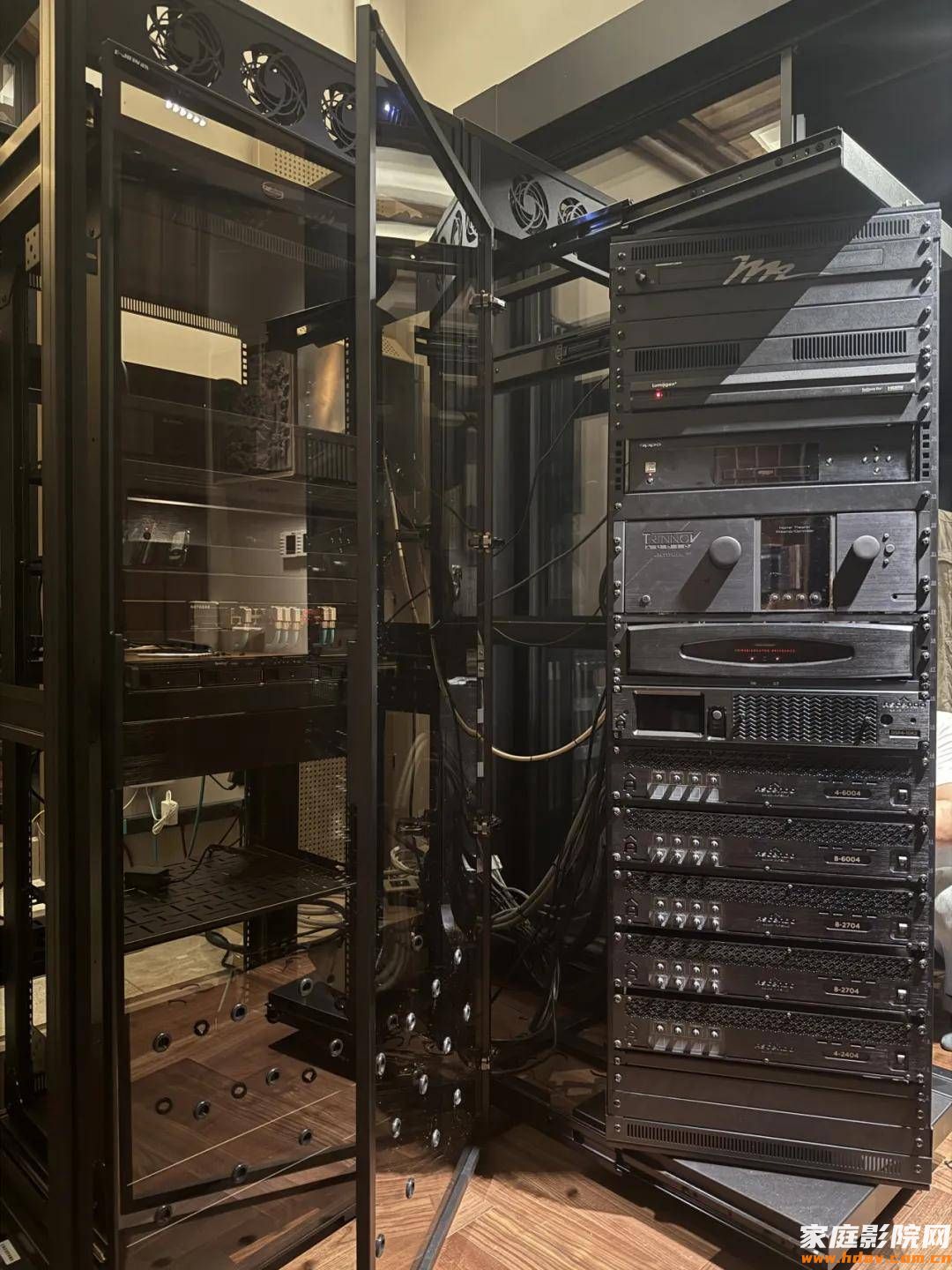

整套多声道系统全部采用 Ascendo 原厂 DSP 数字功放驱动，搭配 Trinnov 32 声道旗舰前级，实现单元独立分频、延时、EQ 精细化调校，功率储备充沛，长期大动态输出无压缩。

1. 处理器：Trinnov Altitude 32-1632 with HDMI2.1

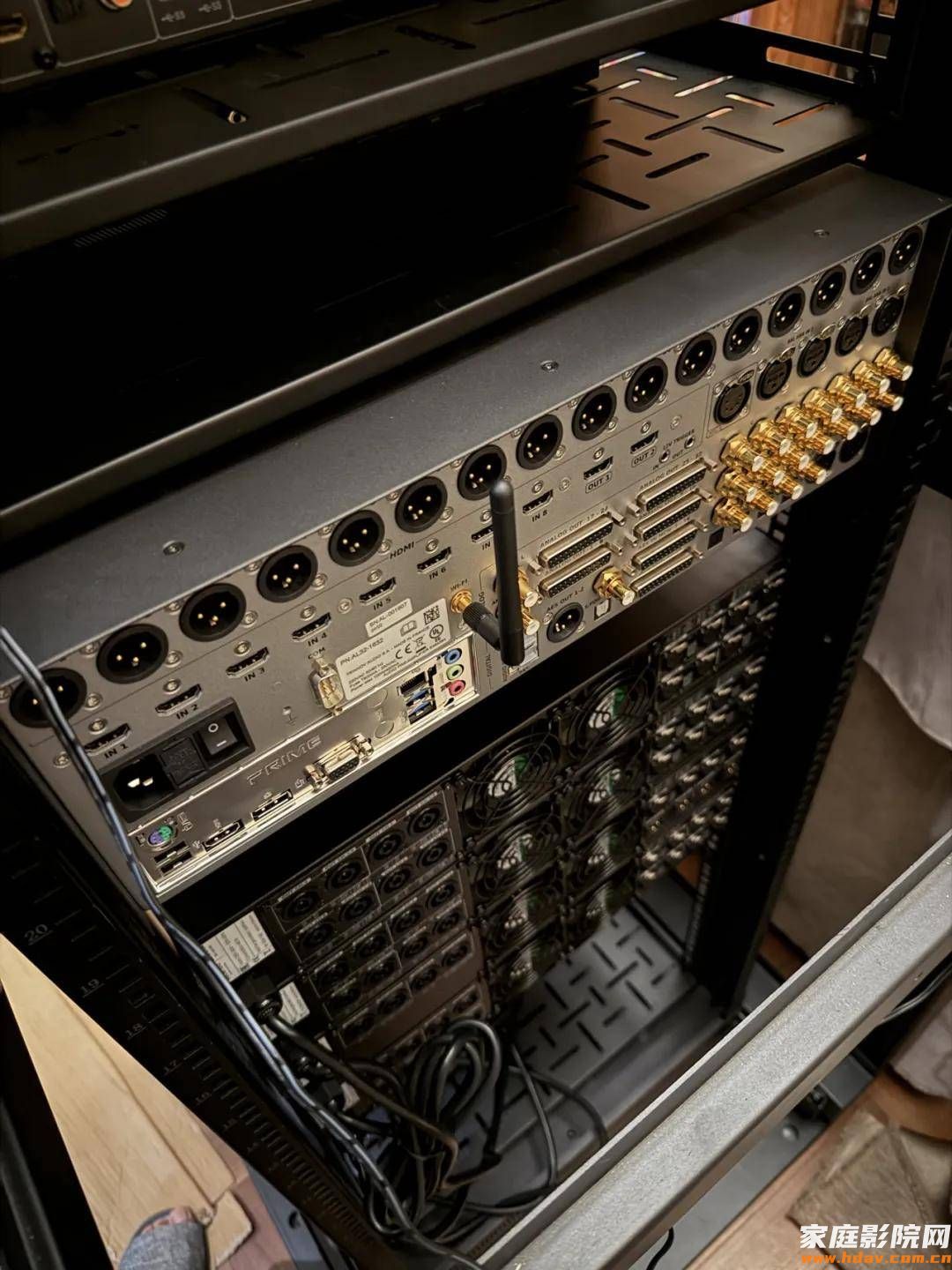

Altitude 32-1632 是 Trinnov 旗舰级32 声道沉浸式 AV 音频处理器，为高端私人影院、别墅定制影音打造，16 路原生平衡 XLR 输出，可扩展至 32 声道音频通道，标配新一代 HDMI2.1 模块化板卡，兼顾顶级视频规格与行业顶尖房间声学校准能力。

2. Ascendo 专业功放驱动矩阵

整套功率驱动系统由1 台 DSP4-10K2 MKII 专业内置 DSP 大功率四声道功放负责驱动 THE15/THE18 无源低音炮，内置全功能数字 DSP、每通道 1250W 额定功率，支持桥接输出 5000W 超大推力，搭配 Trinnov 前级完成低频波形优化、分频与房间 EQ 调校;声道主扩与环绕声道搭配 1 台 AIA-4-6004、1 台 AIA-8-6004、2 台 AIA-8-2704、1 台 AIA-4-2404 共五台 AIA 系列纯后级，覆盖 THE5、THE6 On Wall、THE6 Wedge30 全部同轴壁挂音箱，AIA 全系高效 D 类架构、低失真高阻尼系数，不同功率档位精准匹配主声道、侧后环绕、天空增高声道负载，整机统一专业 XLR 平衡输入、智能温控散热与完善负载保护，与 Trinnov Altitude 32-1632 HDMI2.1 前级深度适配，整套功率架构音色统一、动态储备充足，满足13.9.10 全景声影院完整驱动需求。

声画同步一体化解决方案

为匹配 Ascendo 旗舰音频系统的参考级表现，项目视频链路全套采用商业影院级硬件，构建完整高精度影像处理链路：Barco Heimdall CS 专业激光投影机、Lumagen Radiance Pro 5244 视频校准处理器、DT FRNT 3700 2.35:1 宽幅透声幕布。Barco 旗舰激光光源搭配 Lumagen 专业 HDR 动态映射技术，实现精准色彩管理、分段动态优化与细节分层调校，画面亮度、对比度、暗场细节全面达成院线参考标准;透声幕布实现主声道扬声器隐藏于画面后方，消除声画分离偏移问题，画面与声源点位完全统一，进一步强化观影真实沉浸感。

从硬件选型、声场规划到室内落地调校，本项目以完整闭环的专业影音解决方案，将德国 Ascendo 全套专业扬声器与院线级影像设备融为一体。分层立体的多维度发声矩阵、多层架构超低频阵列，搭配专业级音频驱动与精准视频校准，兼顾电影震撼冲击与音乐细腻还原。在克制高级的极简空间内，这套 13.9.10 全景声影院，既是为业主量身打造的私人视听秘境，也是一套诠释专业影音与空间美学共生共存的高标准、可落地的高端定制影音参考范本。
